※ 작업 전 주의사항

나무뿌리, 자갈, 진흙이 많은 환경에서는 이물질이 트랙과 아이들러/스프라켓 사이에 끼이지 않도록 운전에 각별히 유의하십시오. 큰 이물질이 끼면 트랙 구동이 멈추거나 쉽게 벗겨집니다.

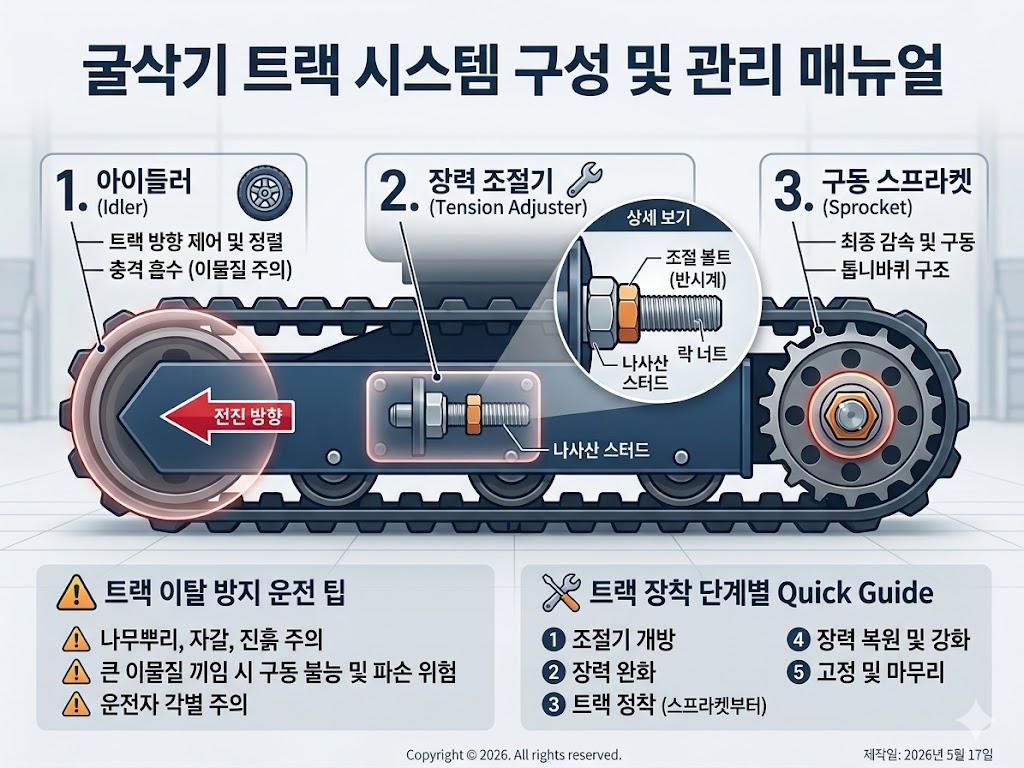

1. 하부 구조 명칭 직관해석 (측면 사진 기준)

2. 내부 조절기 핵심 부품 (내부 사진 기준)

• 1번 볼트머리 (조절 볼트): 회전 시 아이들러를 전·후진 시켜 직접적인 장력을 조절합니다.
• 2번 너트 (풀림 방지 락너트): 조절된 볼트가 작업 중 풀리지 않도록 단단히 잡아줍니다.

3. 트랙 끼우는 방법 (5단계 Quick Guide)

STEP 1. 조절기 개방

• 트랙 중앙에 있는 [2번 뚜껑]의 볼트 2개를 풀어 내부 조절기를 노출합니다.

STEP 2. 장력 완화 (아이들러 후퇴)

• 내부 [1번 볼트머리]를 스패너로 돌려 뒤로 약 3~4cm 빼줍니다.
• 이로 인해 [1번 아이들러]가 안쪽으로 밀려 들어가며 트랙을 끼울 수 있는 충분한 여유 공간이 확보됩니다.

STEP 3. 트랙 장착

• 느슨해진 트랙을 [3번 스프라켓] 홈에 먼저 정확히 걸고, 이어서 [1번 아이들러] 쪽으로 정렬하여 완전히 끼워줍니다.

STEP 4. 장력 복원 및 강화

• [1번 볼트머리]를 반대 방향으로 돌려 아이들러를 원래 위치로 전진시킵니다.

• [장력 강화 Tip]: 트랙을 더 팽팽하게 만들고 싶다면, [2번 너트]를 돌려 전면에 여유 공간을 먼저 확보한 뒤, [1번 볼트]를 더 조여주면 아이들러가 앞으로 더 나아가 장력이 강해집니다.

STEP 5. 고정 및 마무리

• 장력 조절이 완료되면 [2번 너트(락너트)]를 왼쪽 끝까지 확실하게 돌려 밀착시켜 볼트 풀림을 방지합니다.

• 뚜껑을 다시 닫고 볼트 2개를 조여 작업을 완료합니다.
